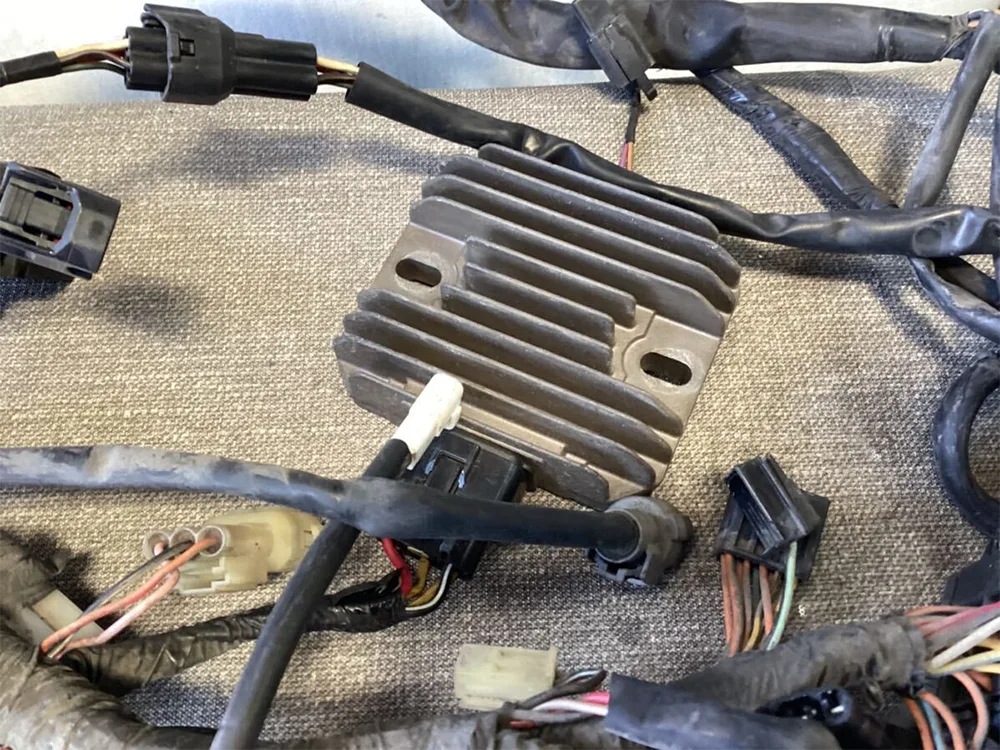

GY6-125 Coigeartóir Gluaisrothar

Is é GY6-125 Motorcycle Rectifier, ar a dtugtar rialtóir ceartaitheoir freisin, "ionad cumhachta" an chórais soláthair cumhachta inneall, ag múnlú córas triantáin soláthair cumhachta mar aon leis an mótar maighnéadach agus an ceallraí. Léirítear a phríomhfheidhmeanna i dhá phríomhchuid:

Comhshó ceartúcháin:

Tá tréithe athruithe tréimhsiúla ar threo an tsrutha agus luaineachtaí móra voltais ag an sruth ailtéarnach (AC) a ghintear trí oibriú an mhótair mhaighnéadaigh, nach féidir leo cumhacht a sholáthar go díreach do threalamh ar bord. Tá ciorcad ceartaitheoir droichead ionsuite ag GY6-125 Motorcycle Rectifier, a ghearrann an sine wave AC go DC pulsating aontreoch trí shaintréithe seoltachta aontreoch ceithre dé-óid. Tá an próiseas seo cosúil le "comhla aon-bhealach" a shuiteáil don sruth, ag cinntiú go sreabhann an sruth i gcónaí sa treo céanna. Ag glacadh le cumhacht AC 50Hz mar shampla, tar éis ceartú, foirmíonn sé cumhacht DC le 100 pulsations in aghaidh an tsoicind, ag soláthar cumhachta oiriúnaitheach do fheistí DC cosúil le fuaime gluaisteán agus painéil ionstraim.

Cosaint cobhsaithe voltais:

Faoi choinníollacha oibriúcháin éagsúla, léiríonn voltas aschuir mhótar maighnéadach an ghluaisrothar luaineachtaí móra. Le linn oibriú díomhaoin, féadfaidh an voltas titim chomh híseal le 12.5V, rud a fhágann go bhfuil sé deacair freastal ar riachtanais mhuirearú snámhphointe na ceallraí; Nuair a bhíonn tú ag tiomáint ar luas ard, is féidir leis an buaicvoltas os cionn 100V a bhaint amach, i bhfad níos mó ná an raon sábháilte ceallraí 12V. Déanann Coigeartóir Gluaisrothar GY6-125 an voltas aschuir a choigeartú go dinimiciúil trí theicneolaíocht PWM (Pulse Width Modulation). Nuair a sháraíonn an voltas an tairseach de 14.8V, cuir an ciorcad shunt i ngníomh láithreach chun breis cumhachta a scaoileadh; Nuair a bhíonn an voltas faoi bhun 13.5V, feabhsaítear an éifeachtúlacht muirir. Ní hamháin go gcosnaíonn an meicníocht seo go héifeachtach ábhar gníomhach na plátaí ceallraí luaidhe-aigéad, cosc ​​a chur ar fhoirmiú criostail sulfáit luaidhe mar gheall ar ró-mhuirearú agus bulging, ach cinntíonn sé freisin teocht dath ceannlampa cobhsaí agus fuinneamh adhainte leanúnach an chorna adhainte. In iarratais phraiticiúla, is féidir leis an bhfeidhm cobhsaithe voltais seo saol seirbhíse na bleibíní solais a leathnú níos mó ná trí huaire, agus is féidir ráta ratha adhainte spréach-plug a mhéadú go 99.8%.

Bíonn tionchar díreach ag an gcomhpháirt seo ar shaol na ceallraí (cosúil le cosaint muirir agus urscaoilte ceallraí YTX9-BS) agus cobhsaíocht an chórais soilsithe agus adhainte, agus tá sé ina phríomh-chomhpháirt leictreach de scútair díláithrithe beaga. Bíonn tionchar díreach ag a fheidhmíocht ar mharthanacht chóras leictreach na feithicle - is féidir le coigeartóirí ardcháilíochta líon na dtimthriallta ceallraí a mhéadú 40% agus minicíocht teipeanna leictreonacha de bharr voltas neamhghnácha a laghdú níos mó ná 65%.

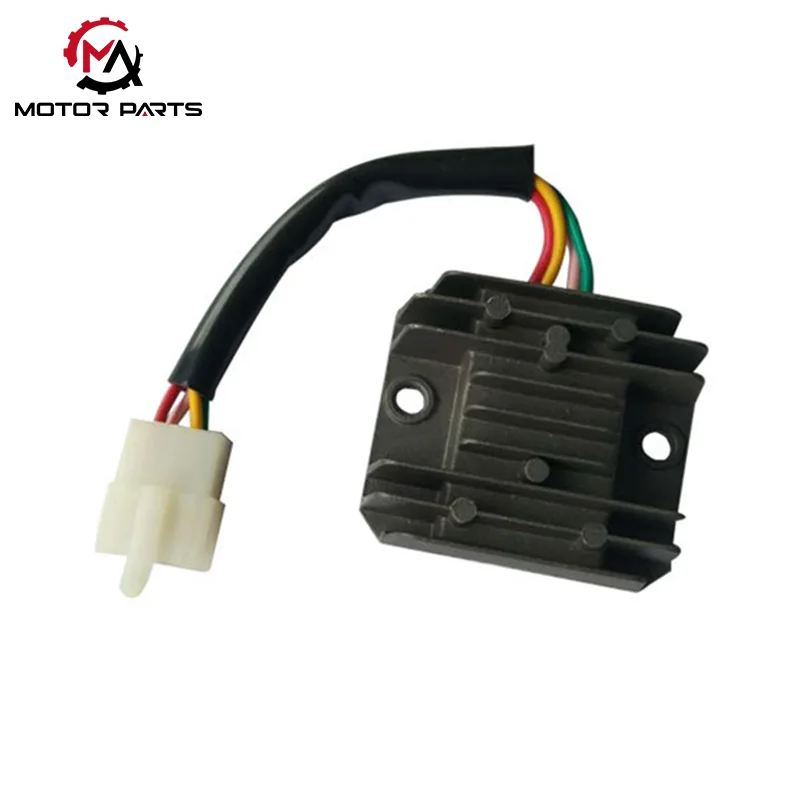

GY6 125 ceartaitheoir cineál aon phas 4-sreang (múnla bunúsach)

Gnéithe struchtúracha: Ag glacadh le dearadh 4-sreang 4-bioráin, cuimsíonn sé 2 líne ionchuir AC (buí / bándearg nó bán / buí), 1 líne aschuir DC (dearg), agus 1 sreang talún (glas), séalaithe i mbosca alúmanaim teilgthe le doirteal teasa, agus séalaithe le roisín eapocsa chun taise a chosc.

Prionsabal cobhsaithe voltais: Glactar le teicneolaíocht cobhsaithe voltais ghearrtha gearrchiorcaid. Nuair a sháraíonn an voltas an caighdeán, tá an voltas á rialú ag sceitheadh ​​gearrchiorcaid. Tá an struchtúr simplí, tá an costas íseal, agus tá sé oiriúnach don mhúnla bunúsach GY6 125 (cosúil le gnáth-scootóirí).

Paraiméadair lárnacha: voltas ionchuir AC 20-60V, sruth aschuir 0-4A a mhuirearú, raon teocht oibriúcháin -20 ° C go 60 ° C.

Taboos cothabhála laethúla

Tá sé toirmiscthe coigeartóirí a úsáid gan cadhnraí, ar shlí eile déanfaidh ardvoltas trealamh leictreach a bhriseadh síos;

Glan an deannach ar an doirteal teasa go rialta chun réchasta fada a sheachaint (is féidir a bheith ina chúis le ró-ualach luchtaithe);

Agus ceannsoilse stiúir agus trealamh eile á iarfheistiú, ba cheart ceartaitheoir le sruth aschuir níos mó (≥ 6A) a roghnú chun damáiste ró-ualaithe a chosc.

Paraiméadar Táirge:

Cad iad na buntáistí a bhaineann le coigeartóirí arna dtáirgeadh ag Max Trading?

Cobhsaíocht Voltais: Ag baint úsáide as teicneolaíocht rialaithe aiseolais lúb dúnta, tá an voltas aschuir faoi ghlas go cruinn laistigh den raon sláintiúil 13.8V ~ 14.4V, ag seachaint ró-mhuirearú agus bulging ceallraí, le luaineachtaí iarbhír de ± 0.2V amháin;

Sruth cobhsaí: Tógtha i gciorcad cosanta forshrutha, atá oiriúnach do chásanna ard-ualaigh ina gcuirtear an dá cheannsoilse agus an GPS ar siúl go comhuaineach. Is féidir leis an sruth rátáilte de 18A freastal ar an gcuid is mó de na riachtanais mhodhnú;

Diomailt teasa cobhsaí: Feabhsaíonn dearadh eite cóimhiotal alúmanaim éifeachtacht diomailt teasa 60%, agus ní shroicheann an bhlaosc ach 48 ℃ tar éis oibriú leanúnach ar feadh 3 uair an chloig i dtimpeallacht 45 ℃, i bhfad faoi bhun na tairsí sábháilteachta de 70 ℃.

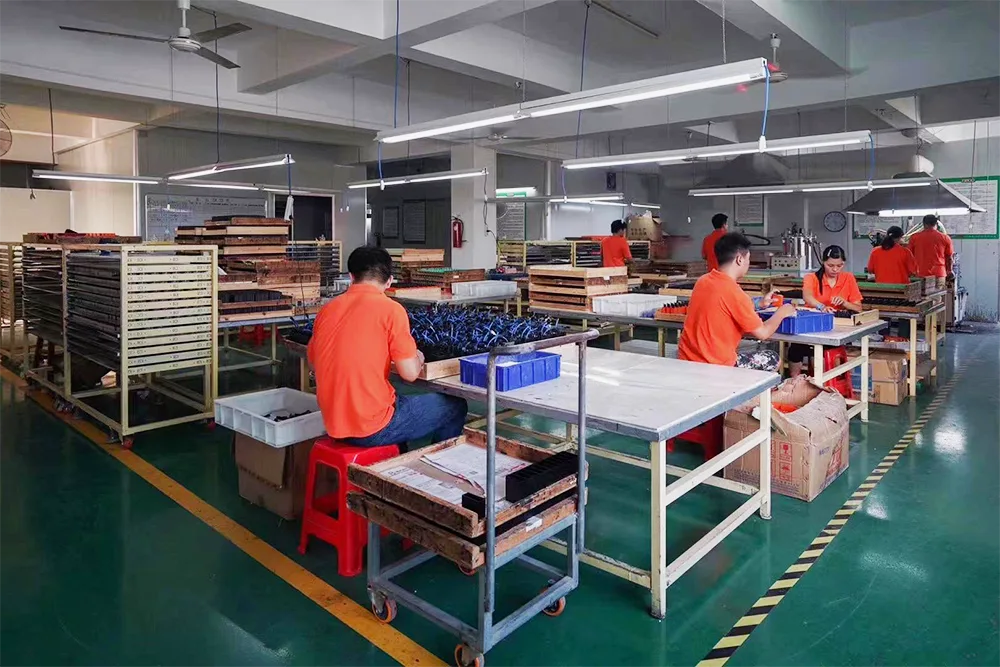

Ár mhonarcha
